什么是RJ45连接器的核心
编辑:东莞市天睦电子科技有限公司(永联电子)      发布时间:2018/8/14      阅览次数:1781



网络连接离不开RJ45连接器,那么,RJ45是什么呢?RJ45布线系统信息插座(即通信引出端)连接器的一种,连接器由插头(接头、水晶头)和插座(模块)组成,插头有8个凹槽和8个触点。

那么RJ45连接器的核心部件是什么呢。RJ45模块的核心是模块化插孔。镀金的导线或插座孔可维持与模块化插头弹片间稳定而可靠的电连接。由于弹片与插孔间的磨擦作用,电接触随插头的插入而得到进一步加强。插孔主体设计采用了整体锁定机制,这样当模块化插头(如RJ45插头)插入时,插头和插孔的界面处可产生的拉拔强度。RJ45模块上的接线块通过线槽来连接双绞线,锁定弹片可以在面板等信息出口装置上固定RJ45模块。

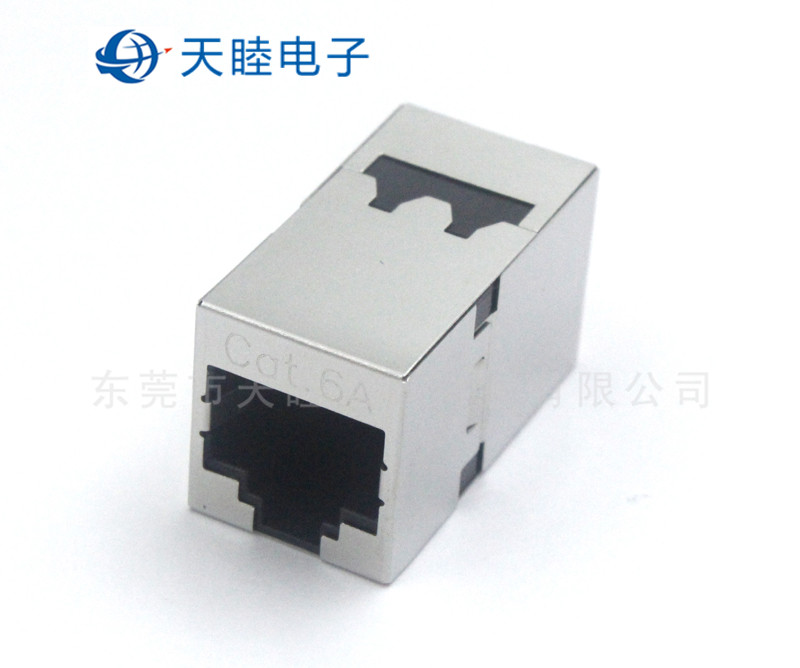

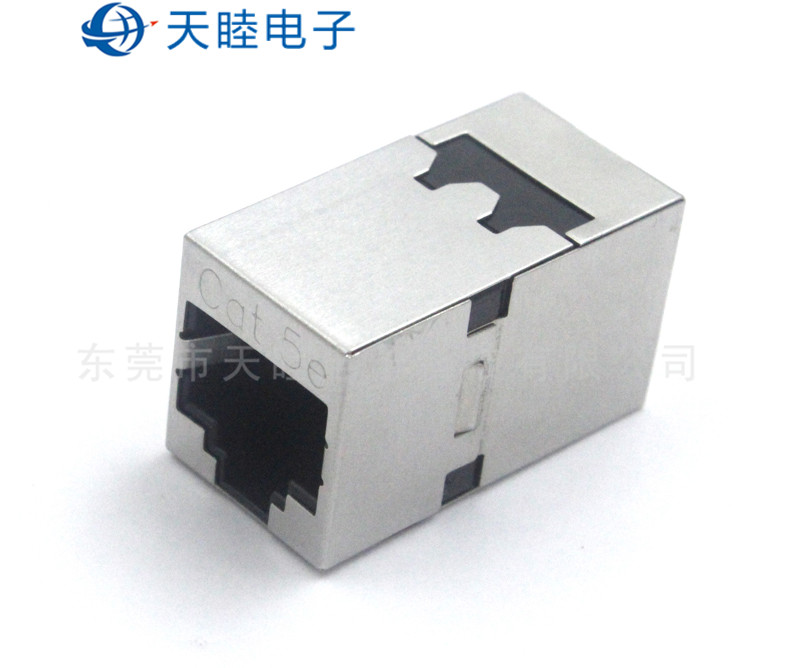

RJ45连接器高清图片
常见的非屏蔽模块高2cm、宽2cm,厚3cm,塑体抗高压、阻燃、UL额定热熔94V-0,可卡接到任何M系列模式化面板、支架或表面安装盒中,并可在标准面板上以90度(垂直)或45度斜角安装,特殊的工艺设计提供至少750重复插拔,模块使用了T568A和T568B布线通用标签,它还带有一白色的扁平线插入盖。这类模块通常需要打线工具----带有110型刀片的914工具打接线缆。这种非屏蔽模块也是国内综合布线系统中应用得较多的一种模块,无论从三类、五类还是超五类、六类,它的外形都保持了相当的一致。

为方便用户插拔安装操作,用户也开始喜欢使用45度斜角操作,为达到这一目标,可以用目前的标准模块加上45度斜角的面板完成,也可以将模块安装端直接设计成45度斜角。
